特徴

・単相ラインから三相4線ラインまで対応できるクランプ式電力計です。 ・本体は現場で使いやすいA5サイズです。 ・電圧、電流、電力 (有効 / 無効 / 皮相) 、積算電力、力率、周波数などが同時に測定できます。 ・CFカードに対応。長期測定は詳細なパラメータ測定に対応します。 ・クランプセンサ9660、電力計測支援ソフトSF1001はオプション品です。

続きを読む

仕様

メーカー	日置電機
型式	3169
測定ライン	単相2線 (4回路) 、単相3線 (2回路) 、三相3線 (2または1回路)
	三相4線 (1回路) ※ 50 / 60Hz，同一電圧系統による
測定項目	電圧、電流、有効・無効・皮相電力、有効・無効電力量、力率、周波数、高調波
測定レンジ	電圧：AC 150 / 300 / 600V

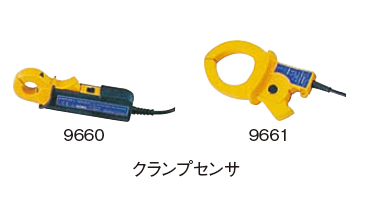

	電流：［クランプセンサ9660］AC5 / 10 / 50 / 100A 測定可能導体径：φ15mm
	電流：［クランプセンサ9661］AC5 / 10 / 50 / 100 / 500A 測定可能導体径：φ46mm
	電力：75W～9MW (測定モードおよび電圧・電流レンジの組合せによる)
電源	AC100～240V
寸法 / 重量	(W)210×(H)160×(D)60mm / 1.2kg

続きを読む

オプション

クランプセンサ9660、電力計測支援ソフトSF1001

続きを読む

構成品

3169本体×1、9661センサ×4、3P-2P変換アダプタ付電源コード×1、ワニ口クリップ付電圧コード(赤黄青黒)×1、CFカード×1、CFカードアダプタ×1、CSV変換ソフトCD×1、クイックマニュアル×1、取扱説明書×1
