| ・回路に直接触れずに、センサで回路 (単線) を挟み込むタイプの電流計です。 ・電流値や測定電線径に合わせてセンサ部 (クランプ) を選択するAC / DCクランプメータです。 ・クランプは3種類あり、いずれもケーブル長2m、電圧600V以下での使用が条件です。 ・極性別電流積算により、バッテリーの充電/ 放電容量を1 台で測定できます。(正/ 負/ 総合積算値) ・稼働時間/ 稼働率表示により、負荷の稼働状況を測定できます。(しきい値設定可能) ・極性別ピーク電流表示により、バッテリーなどの充電/ 放電ピーク電流が1 台で測定できます。 ・ 繰り返し測定＆データ保存により、最大20 回までの繰り返し測定とデータを保存ができます。 ・ 時間内平均値表示により、積算時間内の平均値を表示できます。(繰り返し測定時も対応) ・DC 外部電源対応により、バッテリー電源による長期測定に対応できます。 |
西尾レントオール株式会社通信測機事業部
商品詳細ITEM DETAILS
クランプ電流計 3290-10
特徴
続きを読む
仕様
| メーカー | 日置電機 | ||
| 型式 | 3290-10 | ||
| 本体 | 電源 | 単3乾電池×4本 | |
| 寸法 / 重量 | (W)155×(H)98×(D)47mm / 545g | ||
| 確度 | センサ9691、9692 | DC / 20Aレンジ：±1.3%rdg±0.1A | |
| DC / 200Aレンジ：±1.3%rdg±0.5A | |||
| AC / 20Aレンジ：±1.3%rdg±0.08A (45～66Hz時) | |||
| AC / 200Aレンジ：±1.3%rdg±0.3A (45～66Hz時) | |||
| センサ9693 | DC / 200Aレンジ：±1.8%rdg±1A | ||
| DC / 2000Aレンジ：±1.8%rdg±5A | |||
| AC / 200Aレンジ：±1.3%rdg±0.8A (45～66Hz時) | |||
| AC / 2000Aレンジ：±1.3%rdg±3A (45～66Hz時) | |||

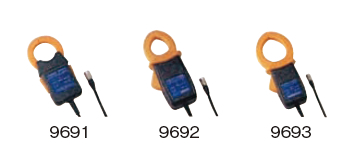

| センサ | 9691仕様 | 導体径：φ35mm、測定レンジ：20A / 200A
寸法：(W)53×(H)129×(D)18mm、重量：230g |
|
| 9692仕様 | 導体径：φ33mm、測定レンジ：20A / 200A寸法：(W)62×(H)167×(D)35mm、重量：410g | ||
| 9693仕様 | 導体径：φ55mm、測定レンジ：200A / 2000A寸法：(W)62×(H)196×(D)35mm、重量：500g | ||
続きを読む
構成品
| 収納ケース、本体(ベルト付)、クランプオンセンサー(9691・9692・9693各1)、予備乾電池×4、取扱説明書 |
