杭ナビ Layout Navigator LN-100

NETIS登録商品
  • 杭ナビ Layout Navigator LN-100
  • 杭ナビ Layout Navigator LN-100
  • 杭ナビ Layout Navigator LN-100
  • 杭ナビ Layout Navigator LN-100

一人でも誰でも簡単に素早く杭打ちができる

NETIS登録番号:KT-170034-VE

商品コード
0072040311
メーカー
トプコン

特徴

■電源を入れるだけで本機が自動整準を行います。面倒なネジ式の整準作業は不要です。

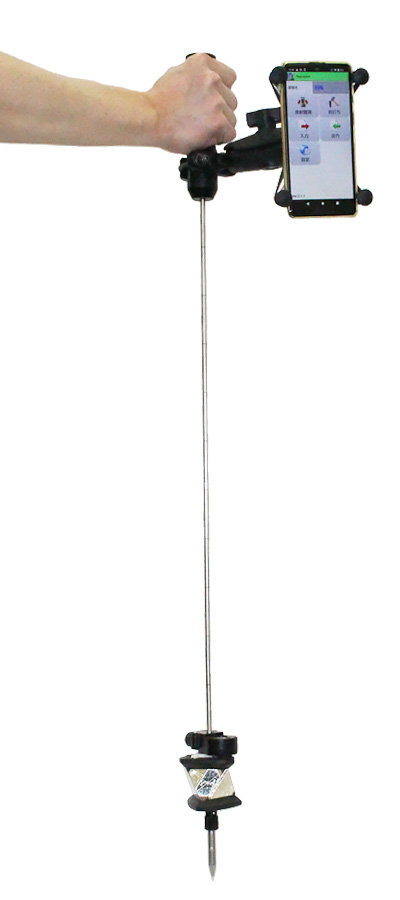

■Android端末をコントローラとして採用。ソフトウェア"TopLayout"はGooglePrayからダウンロードできます。
■機械設置が簡単で、現場状況に合わせ任意点に本気を設置する4種類の方法が選択できます。
■追尾機能で一人で杭打ちが可能になります。
■作業エリアは直径200m、高低差±10mと広く土木現場でも活躍します。



■クイックマニュアル(写真をクリックすると拡大されます)

1.端末と本体接続方法

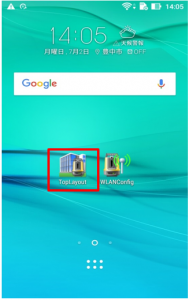

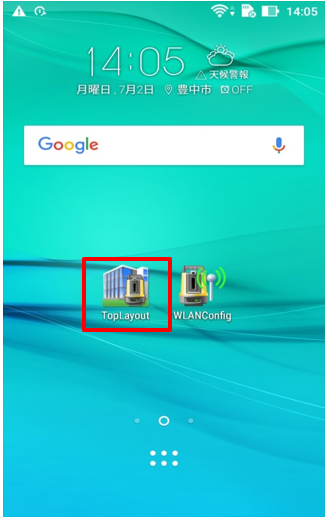

(1)Android端末側から【Toplayout】タッチして起動します。

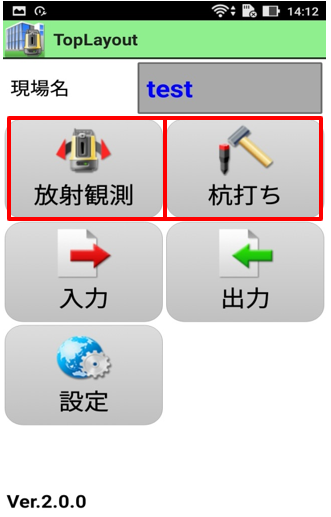

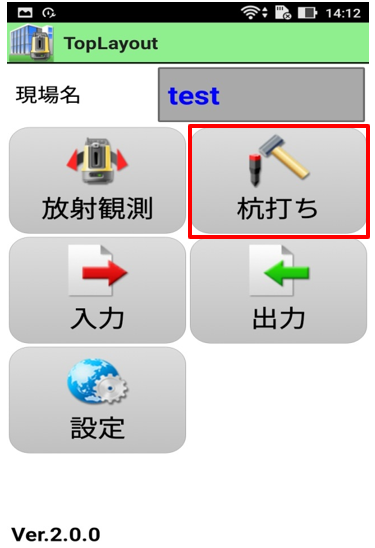

(2)【Toplayout】を起動後、放射観測、杭打ちのどちらかを選択して下さい。

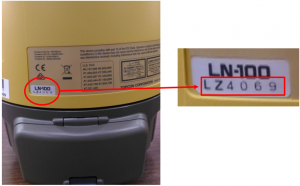

(3)本体裏に記載されているLN-100の機器番号を確認して下さい。※例としてLZ4069の機器を使用しています

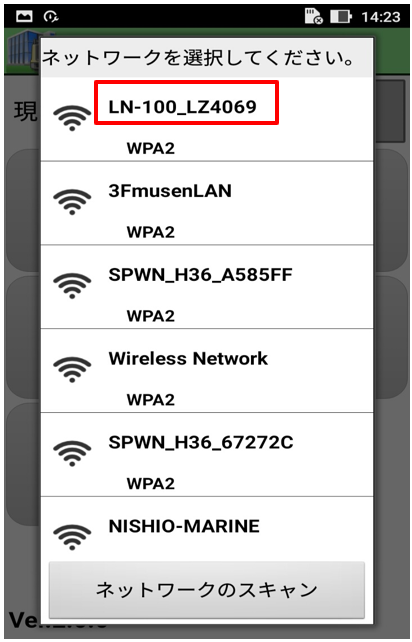

(4)機器番号と同じネットワークを選択して下さい。

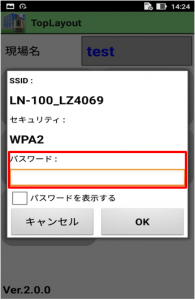

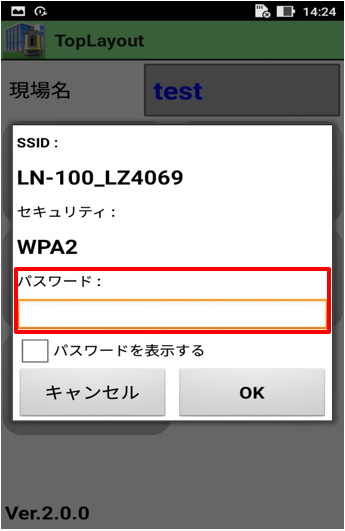

(5)ネットワーク選択後、パスワードの入力を行って下さい。パスワードは機器番号の前に数字の0を2つ入力したものです。例ではLZ4069の機器を使用している為、この場合のパスワードは00LZ4069となります。

(6)接続完了

パスワードを入力後【OK】をタップし、成功すると測定メニューが表示されます。

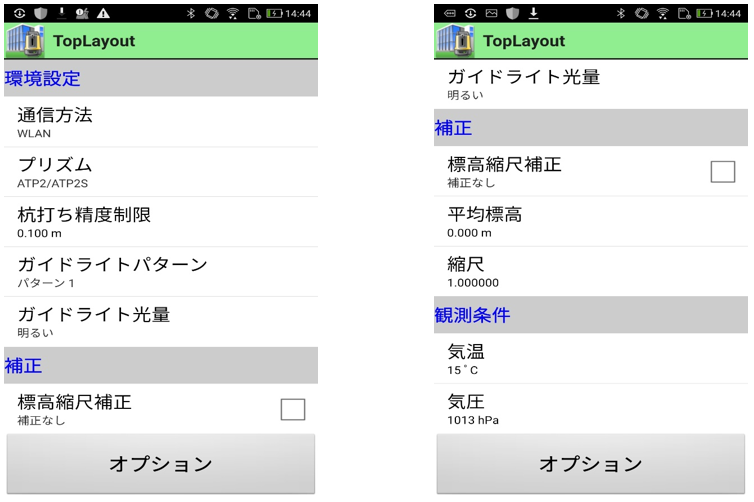

2.環境設定の変更方法

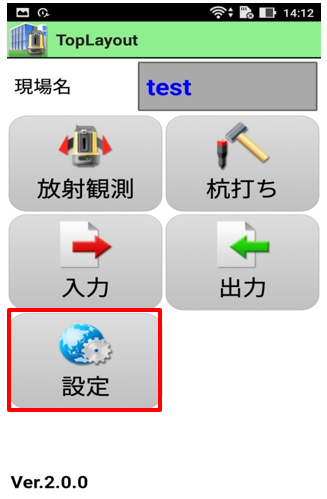

(1)メインメニュー画面から【設定】を選択します。

(2)ご利用の環境に合わせて設定の変更をしてください。

3.測定

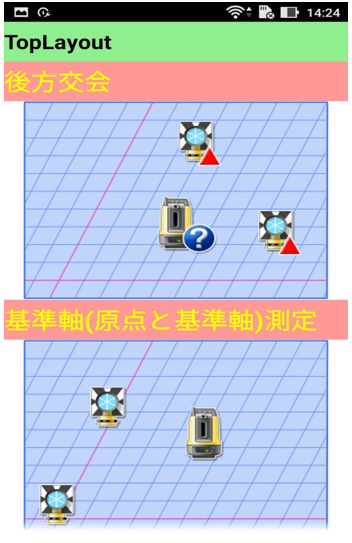

(1)測定メニューからお客様のご利用環境に合わせて測定方法を選択してください。

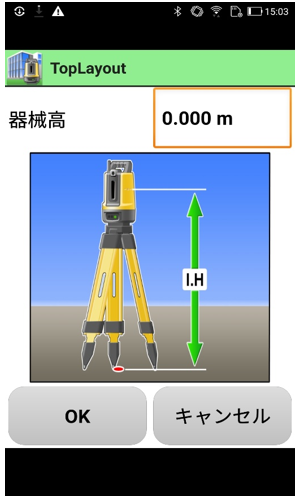

(2)機器高の入力をしてください。

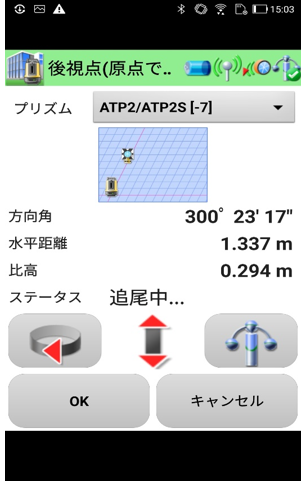

(3)機器高の入力後、サーチ画面へと進みます。プリズムをレーザーの光にかざすと本体が追跡を開始します。

4.測定データの出力

(1)メインメニュー画面から【出力】を選択してください。

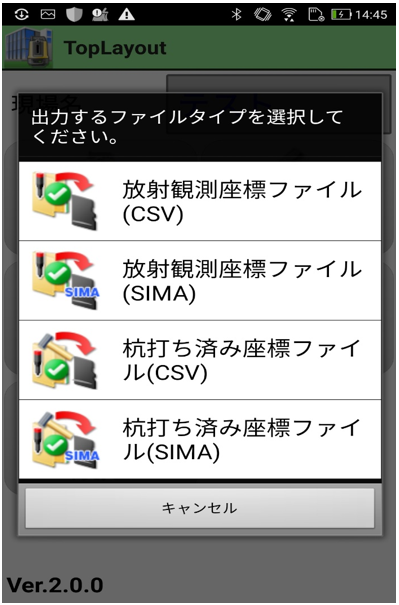

(2)データ出力をするファイルタイプを選択してください。

NETISサイトへ

続きを読む

仕様

メーカー トプコン
使用範囲 距離0.9~100m
高度角 ±25° (0.9~22m)
高低差 ±10m (22~100m)
水平角 360°
座標精度 H:1.5mm@50m
V:3.0mm@50m
測距測角精度 測距精度±3mm 測角精度5″
傾斜補正部 方式:液体式 2軸傾斜センサー 補正範囲±6′
自動追尾部 自動追尾可能距離0.9~100m
駆動範囲360° (水平方向) ±25° (鉛直方向)
最高回転速度60° / 秒 (10rpm)
ガイドライト LED光源 視認可能範囲:水平8°以上 (全幅7m、距離50mにて)
レーザー求心部 光源 レーザーダイオード (クラス2)
通信部 通信可能範囲100m
電源部 リチウムイオン電池BDC70
寸法 / 重量 W185×D196×H295mm / 約4kg (バッテリー含む)
使用温度範囲 -20~50℃ (結露しないこと)
本体及び付属品 LN-100本体×1、バッテリー×2、充電器×1、



ACケーブル×1、簡易取説×1
