特徴

◼レールの上を転がすだけで「高低・通り・水準・軌間・平面性」を容易に検測できる可搬式小型軌道検測装置です。 ◼ゼロ調整は、直線・曲線・緩和でも可能です。測定前に数秒間静止するだけの自動ゼロ調整なので、面倒な架け替えや糸検測結果の入力は必要ありません。 ◼ジャイロ慣性データによる新検測原理、1.25m検測梁で2.5m弦正矢演算、さらに高い繰り返し精度を実現しました。 ◼一人で持ち運べる13.4kg(在来線用)の本体、5分以内で組立でき、機動性に優れています。 ◼本体はIP67の耐候性、雨の日の使用でも安心です。 ◼ワイヤレス接続タブレットPCでリアルタイムモニター、測定後のデータ確認も現場で行うことができます。 ◼押し棒を離すと自動的にブレーキがかかる逸走防止機能です。



　■測定精度

　　10m弦での再現性は<0.3mm (Typical)の精度を有しています。

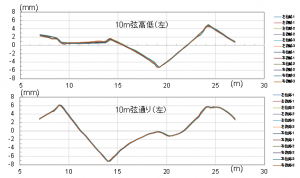

　　グラフは計12データ(左レール基準3往復+右レール基準3往復)の重ね合わせ

　

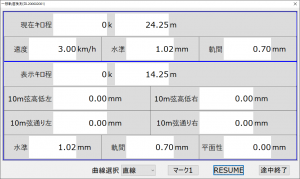

■リアルタイム数値モニター画面

　

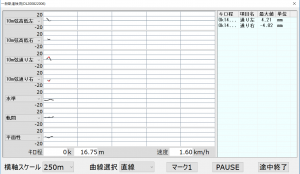

■リアルタイムチャート表示画面

　

続きを読む

仕様

測定項目	高低・通り・水準・軌間・平面性・距離
測定弦長	2.5m弦（10m弦に4倍長演算）
データ収録間隔	0.25m
再現性誤差（0.5mm以下）	< 0.3mm (Tyipical)
連続稼働時間	約6時間 (本体）
外形寸法	LR-S100-S (新幹線用)： 1606.5(W) x 1368(D) x 212(H) mm LR-S100-N(在来線用)： 1238.5(W) x 1368(D) x 212(H) mm
重量	LR-S100-S (新幹線用)： 13.7 kg (本体のみ) LR-S100-N(在来線用)： 13.4 kg (本体のみ) 分岐器バージョンは+2.6 kg
マーク機能	地点マーク、カーブ
分岐器測定機能（補助ガイド取付による）	分岐器バージョン（欠線部走行補助ガイド取付）
絶縁	各車輪および軌間梁で絶縁
防水・防塵	IP67 (本体)、雨中での測定には耐候性タブレットPCのご使用をお勧めします。
