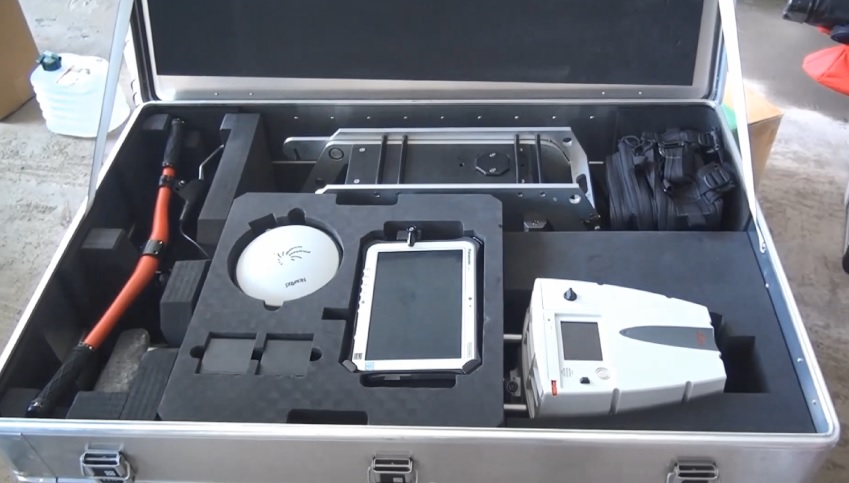

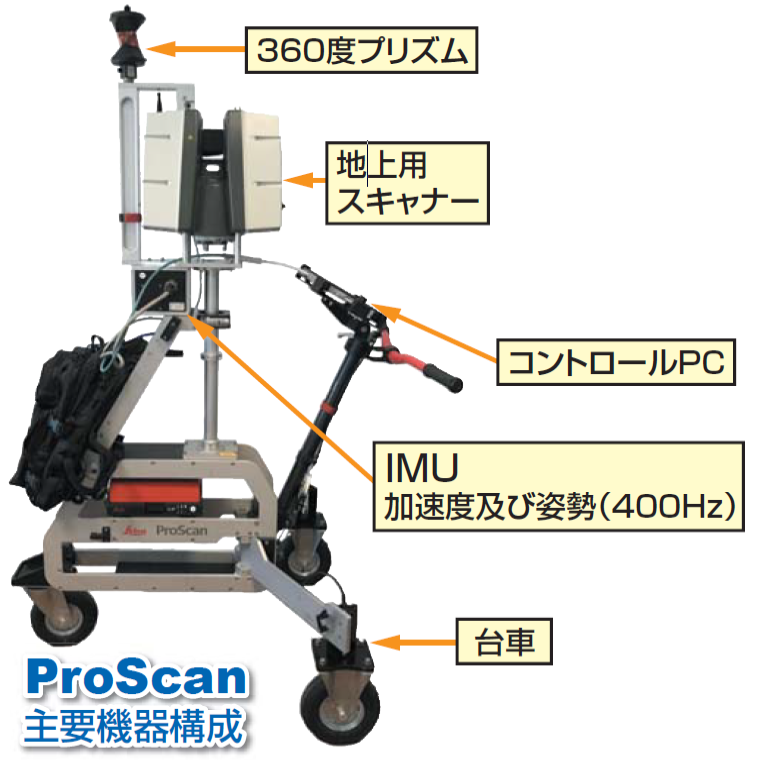

■ProScan主要機器構成
■計測時間と解析時間で大幅な削減が可能に
 |
|

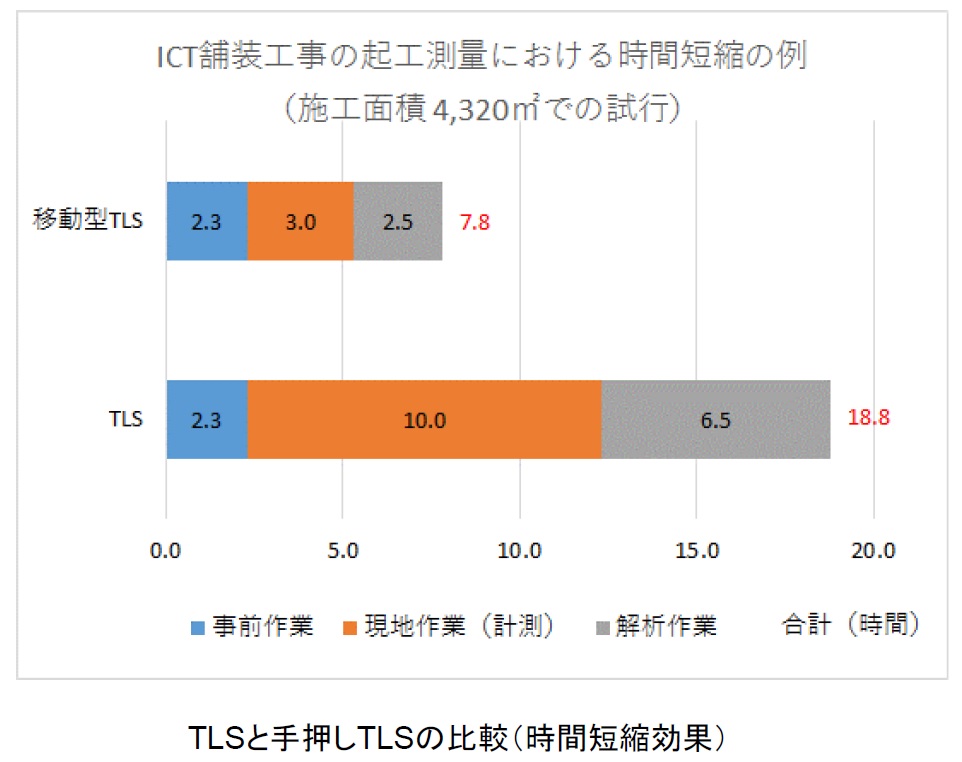

ICT舗装工事の起工測量における時間短縮の例(施工面積4,320m2での試行)
〈国土交通省 H30年度より開始する事項～新技術への対応（舗装工）より抜粋〉
|

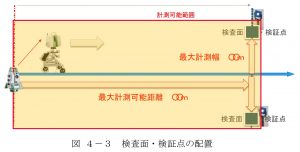

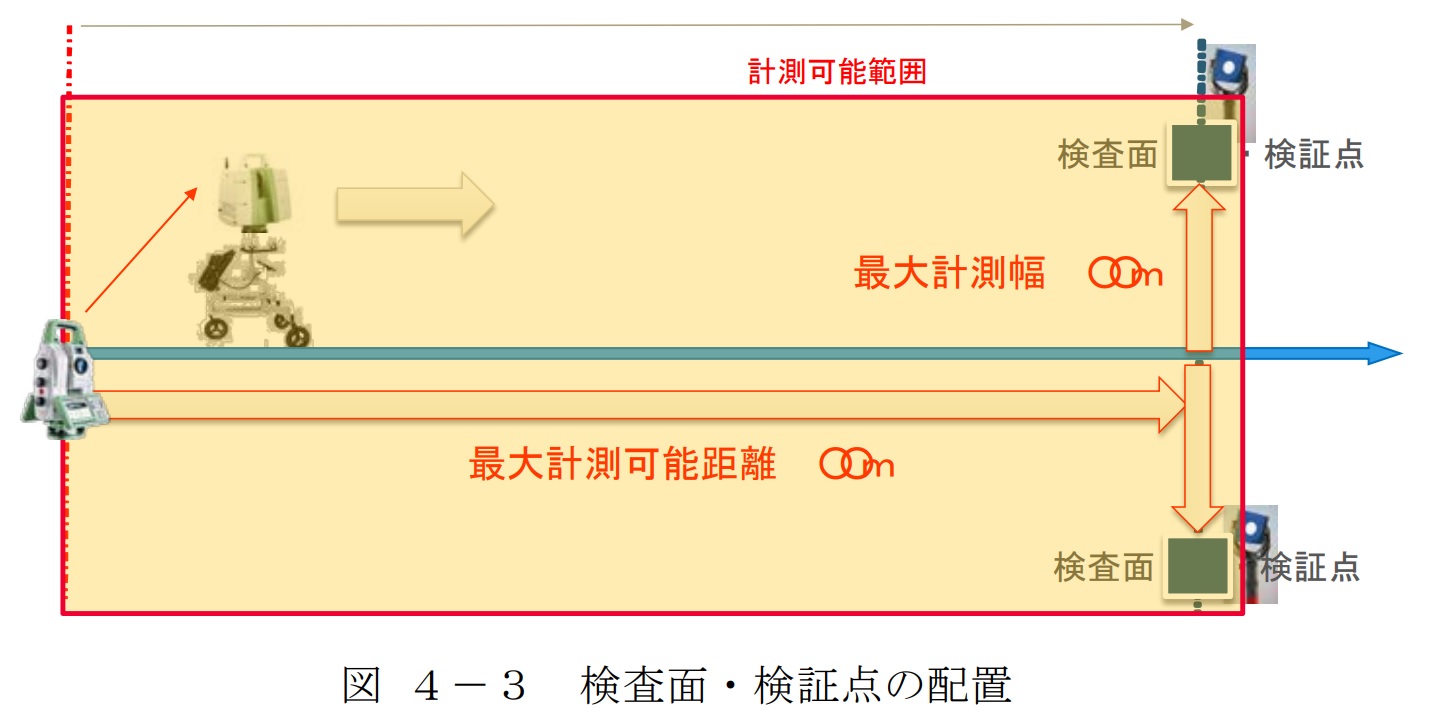

■ProScan での ICT 舗装工(検証面・検証点等の配置)
| •現場基準点から後方交会でTSの位置を決定(工事基準点のチェックは必要)
•最大計測可能な距離において検証面/検証点を作成・計測 ※ICT舗装工における推奨距離 TS器械点より最大計測距離 200m ProScan軌跡より最大計測幅 15m（両翼30m） |
〈国土交通省 地上移動体搭載型レーザースキャナーを用いた出来形管理要項 舗装工事編（案）より抜粋〉 |

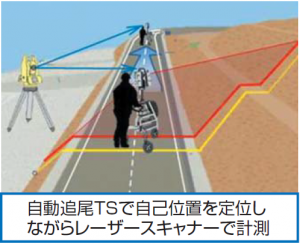

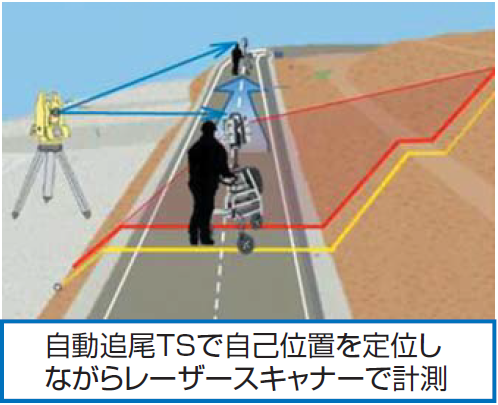

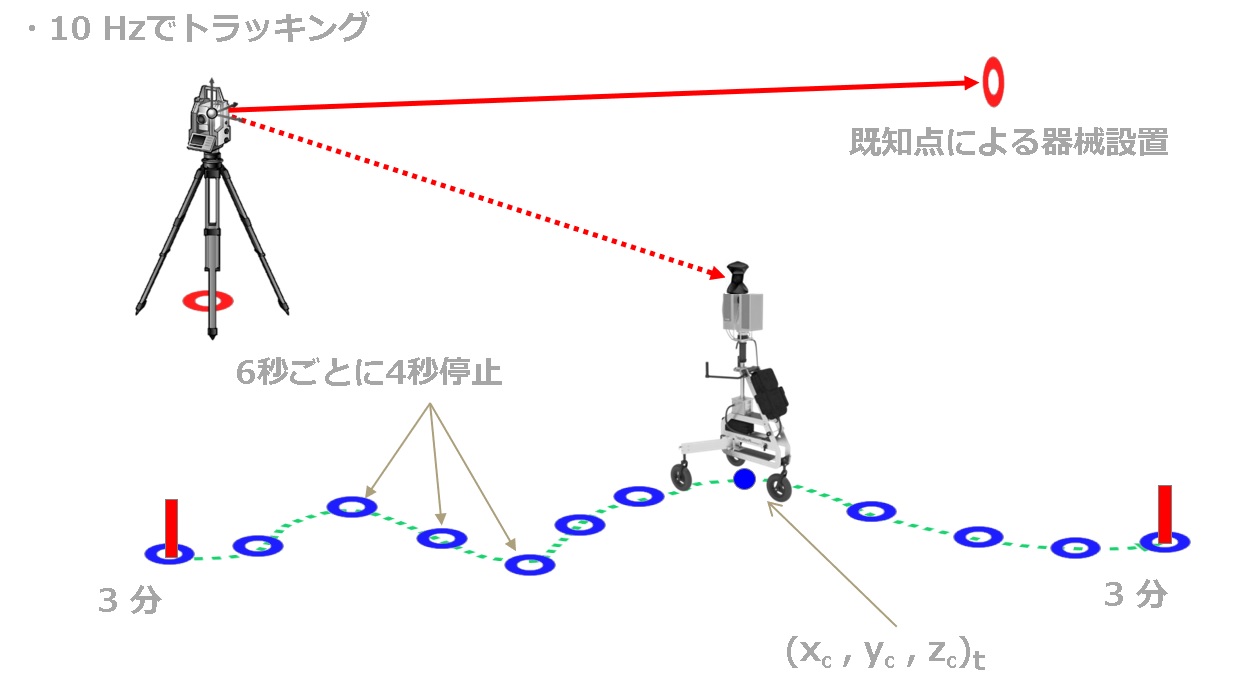

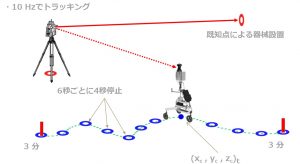

■ProScan TPS トラッキングによる計測方法
| 最低6秒ごとに座標系の更新を行う 4秒停止により正確な座標値を決定 |
 |
