商品詳細ITEM DETAILS

重機衝突事故防止対策
『ヒヤリハンター』

NETIS登録商品
  • 重機衝突事故防止対策</br>『ヒヤリハンター』
  • 重機衝突事故防止対策</br>『ヒヤリハンター』
  • 重機衝突事故防止対策</br>『ヒヤリハンター』
  • 重機衝突事故防止対策</br>『ヒヤリハンター』

事故につながるヒヤリハットをなくしたい!!

■NETIS番号
 CG-200009-VE

商品コード
0083223003
メーカー
マトリックス

特徴

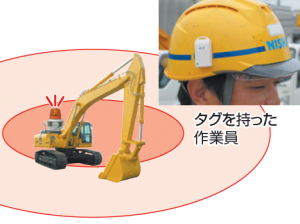

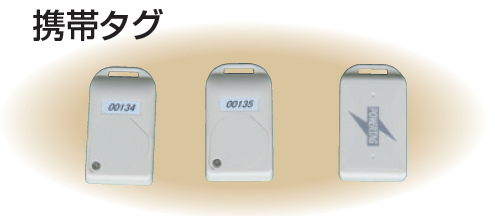

・ヒヤリハンターは重機の周囲(全方位360度)にいる携帯タグを持った作業者を検知してオペレーターに警報で知らせます。
・ノイズに強い製品です。(発信する電波が強い)
・身体、医療機器にも安心です。
・電池寿命は約3年です。※1
・コンパクトサイズで防水仕様です。(IP66〔耐水型〕)※2
※オプションで重機車輌を強制停止させる事も可能です。
※1 試験環境下での性能あり、無破損・無故障を保証するものではありません。
※2 バッテリーの充電時間・使用時間は、使用状況や周囲の環境により変わります。



・本製品は携帯タグを持った作業者の接近をトリガー磁界で検知し、重機車輌オペレーターに警報でお知らせする安全補助装置です。



■クイックマニュアル(写真をクリックすると拡大されます)

1.システム概要

本システムは、磁界発生装置(トリガー送信BOX)より発生させる磁界内で、タグが磁力に反応することで信号を送信し、そのタグの信号を制御装置で検知し警報を出力します。警報信号は外部へブザー付LED灯(赤)とオペ室内にブザー付室内警報ユニット並びに室内用LED灯にて周囲の作業員やオペレーターに危険を知らせます。

●電源

DC-24V / 12V兼用(シガープラグ接続 / 保護ヒューズ4A)

(DC-12Vの場合は、制御装置内部でDC-24Vへ変換します。)

●タグについて

タグは、N仕様*となり、他レンタル業者のタグとの互換性はありません。

*西尾用に登録されたタグになります。

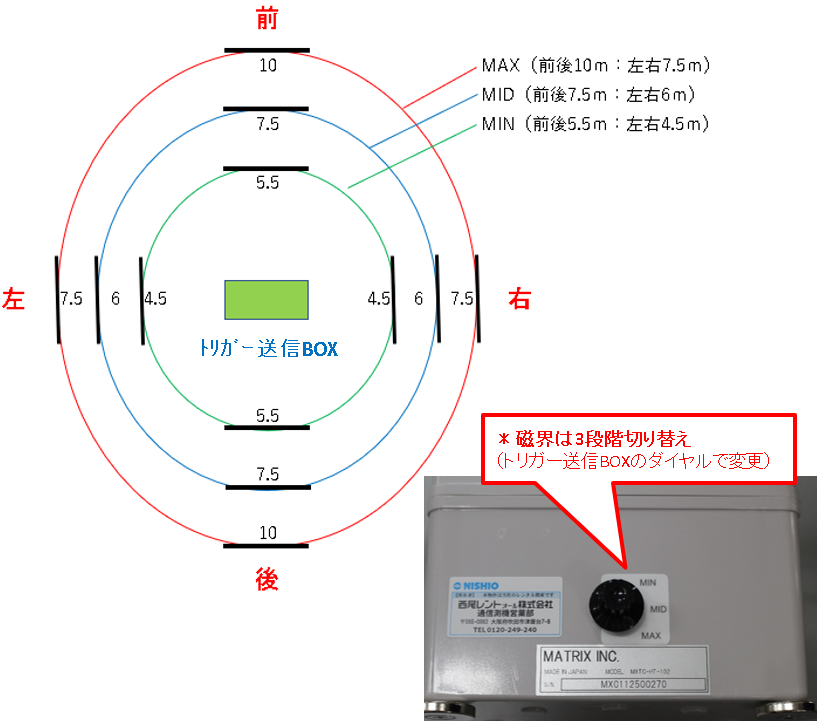

2.タグ検出範囲

3.設置

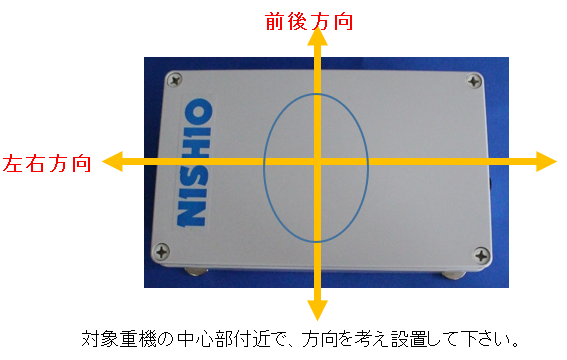

●トリガー送信BOX(磁界発生装置) の設置について

トリガー送信BOXは方向性があり、設置時は方向を確認して下さい

※BOXの横向き方向に対し直角方向に長く磁界を発生させます。

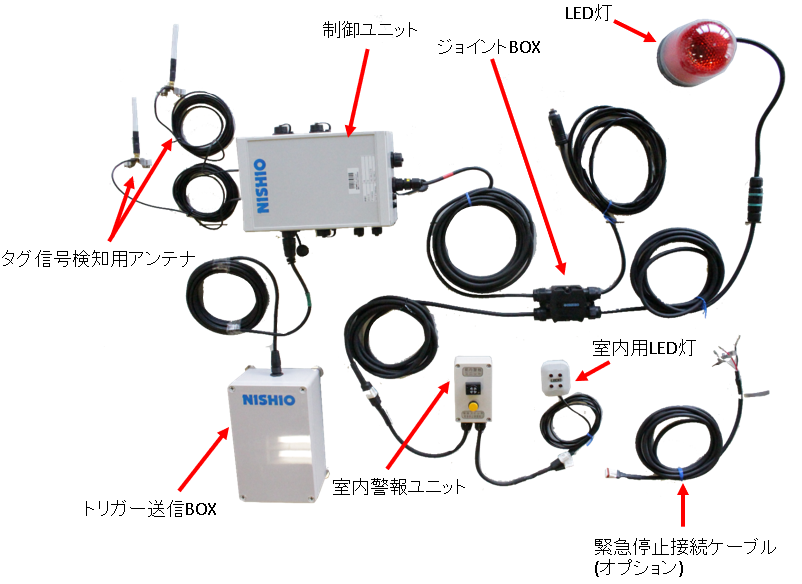

4.構成品・接続写真 <同梱一覧表参照>

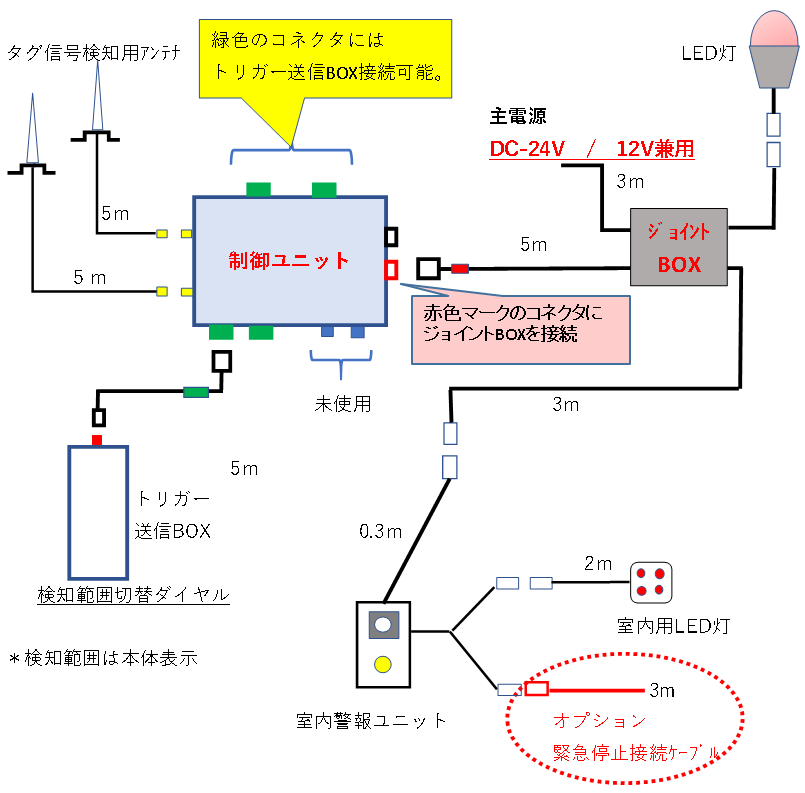

5.接続図

●接近警報(ヒヤリハンター)接続図

6.動作確認

正常に動作するか実際タグを使って確認します。

●確認手順

(1)重機のまわりにタグがないことを確認します。



(2)重機をキーオンにし、電源を供給します。

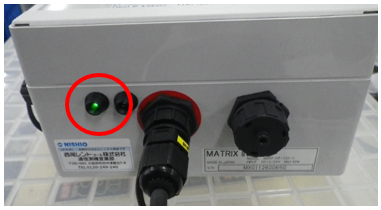

(3)電源LEDが緑色に点灯していることを確認します。

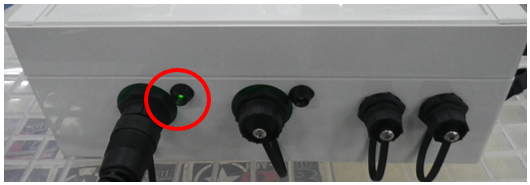

(4)トリガー送信BOXが接続されているコネクタ横のトリガーレベルLEDが緑色に点灯していることを確認します。

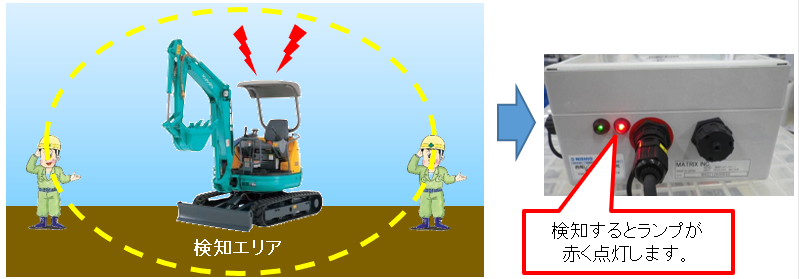

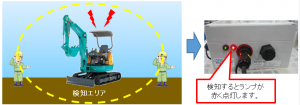

(5)実際にタグを持った人が重機に近づいてLED灯・ブザーが動作することを確認する。

・本商品は安全補助器具であり、安全を保証するものではありません。ご使用にあたっては従来どおり安全確認ルールを遵守し作業を行って下さい。

・本商品は、使用される環境によっては、正しく動作しない場合がありますので使用前は、必ず動作点検を行って下さい。

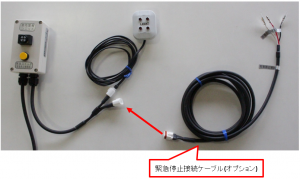

7.オプション

ヒヤリハンターのタグ検出により、重機を緊急停止させる場合に使用します。

* 「重機自動停止装置ご利用に関わる説明書兼同意書」の記入と重機の配線に詳しい技術者による取付が必要となります。

◎詳しくは営業窓口へご相談下さい。
