特徴

・50Hz / 60Hzの交流電流値 (モーターなどの負荷電流) を記録する測定器です。 ・本器は2つのセンサが接続可能、同時にそれぞれのセンサ測定値を個別に記録できます。 ・測定データはUSBケーブルを介してパソコンに移動し、付属解析ソフトによりグラフ化できます。 ・クランプセンサ (CT6500) は2個標準付属します。電力計センサとしては使用できません。 ・リーククランプセンサ (9675 / オプション) の接続により漏れ電流も測定・記録できます。 ・クランプセンサとリーククランプセンサを1つづ、又はどちらかのセンサを2つ接続できます。 ・液晶画面上に同時に2CHの電流値を表示します。 ・記録モードは瞬時値記録モードと統計値記録モードがあります。 ・統計値記録モードは1秒間隔で測定し、1秒毎の瞬時値 / 最大値 / 最小値 / 平均値を記録します。



メーカー商品紹介ページ　http://www.hioki.co.jp/products/product/recorder_logger_current2/672/

続きを読む

仕様

メーカー	日置電機
型式	LR5051
測定項目	交流 (AC) 電流　2チャンネル
測定範囲 (測定レンジ)	クランプセンサCT6500：50A、500Aレンジ リーククランプセンサ9675：500mA、5A
確度	±0.5%rdg．±5dgt (50 / 60Hz、本体のみ)
記録容量	瞬時値記録：60000データ / 1CH 統計値記録：15000データ / 1CH
記録間隔	1 / 2 / 5 / 10 / 15 / 20 / 30秒 1 / 2 / 5 / 10 / 15 / 20 / 30 / 60分
記録方法	ワンタイム記録、エンドレス記録
記録開始、停止方法	本体キー操作、予約時刻で開始停止メモリフル時自動停止 (ワンタイム記録)
測定環境	0～50℃、80%Rh以下 (結露なし)
電源	単3アルカリ乾電池×2本
寸法	約(W)79×(H)70×(D)37 mm
重量	165g

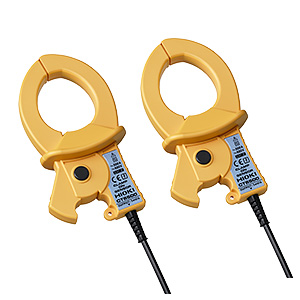

CT6500センサ (標準付属センサ)	硬度：±1.5%rdg.±0.03%f.s 測定可能導体径：φ46mm 重量：360g コード長さ：約3m
9675センサ (濡れ電流せんさ/オプション仕様 )	硬度：±1.0%rdg.±0.005%f.s 測定可能導体径：φ30mm 重量：160g コード長さ：約3m

続きを読む

構成品

ロガーLR5051本体×1、 クランプセンサCT6500×2、　通信アダプタLR5091／USBケーブル付×1、　専用ソフトCD×1、　予備乾電池単三×2、　取扱説明書×1
