特徴

・レールの上を転がすだけで「高低・通り・水準・軌間・平面性」を容易に検測出来る可搬式小型軌道検測装置です。 ・検測原理には2点の角度を計測することにより線路の形状を測定する新方式を採用しております。 ・耐候性のパソコン採用により雨天時でも測定可能です。 ・タッチパネルで簡単に操作が行えます。 ・分岐器の測定も可能です。 ・運搬時には折り畳み・分割可能でコンパクトです。

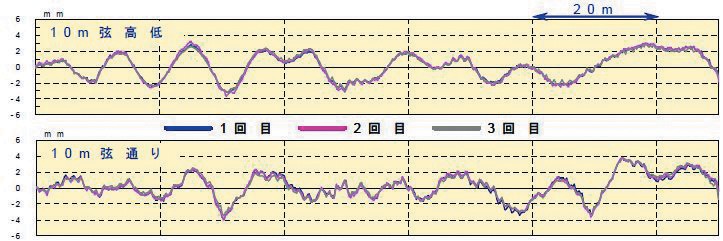

■測定精度

10m弦での再現性は0.5mmを下回る精度を有しています。

続きを読む

仕様

測定項目	高低・通り・水準・軌間・平面性
測定弦長	2.5m弦（10m弦に4倍長演算）
データ収録間隔	0.25m
再現性誤差	0.5mm以下
連続稼働時間	約4時間
外形寸法	新幹線用　W1,500×D295×H290mm   在来線用　W1,410×D255×H290mm
重量	新幹線用　約29kg   在来線用　約27kg
その他	手押しマーカー機能 分岐器測定機能（補助ガイド取付による） 絶縁 防水・防塵

続きを読む
