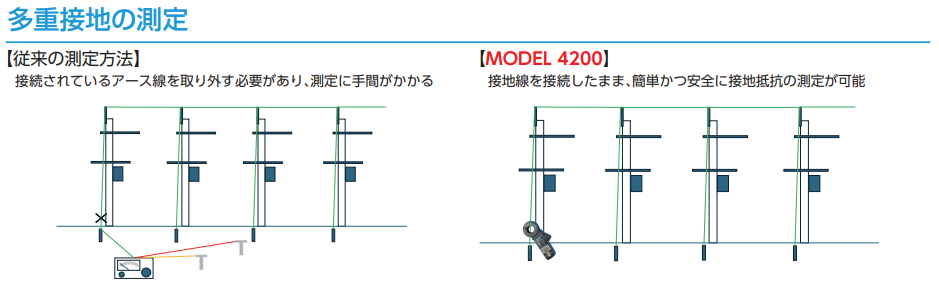

| ・0.05～1,500Ωの接地抵抗測定が、接地線をクランプするだけで測定可能です。(多重・共用・構造体接地で可能） ・1mA～30Aの漏れ電流および交流電流の測定が可能です。『真の実効値表示』 ・接地抵抗測定時に影響を及ぼす電流を自動検出し、ノイズマークを表示するノイズチェック機能を搭載しております。 ・100件のデータを格納可能なメモリー機能です。 ・バックライト／データホールド／ブザー／オートパワーオフ機能 ・国際安全規格IEC 61010-1 CAT IV 300V準拠※多重・共用・構造体 |
西尾レントオール株式会社通信測機事業部
商品詳細ITEM DETAILS
クランプ式接地抵抗計 MODEL4200
特徴
続きを読む
仕様
| 品名 | クランプ式接地抵抗計 |
| 型式 | MODEL 4200 |
| メーカー | 共立電気計器 |
| 接地抵抗(オートレンジ) | 20.00/200.0/1500Ω ±1.5%±0.05Ω（0.00～20.99Ω）＊1 ±2%±0.5Ω（16.0～99.9Ω） ±3%±2Ω（100.0～209.9Ω） ±5%±5Ω（160～399Ω） ±10%±10Ω（400～599Ω） 表示のみ確度保証外（600～1580Ω） |
| 交流電流(50/60Hz) (オートレンジ) |
100.0/1000mA/10.00/30.0A＊2 ±2%±0.7mA（0.0～104.9mA） ±2%（80mA～31.5A） |
| 被測定導体径 | 最大約φ32mm |
| 動作方式 | (接地抵抗ファンクション)
電圧注入･電流検出法(周波数約2400Hz)2重積分方式 (交流電流ファンクション) 逐次比較方式 |
| 入力オーバー表示 | 測定範囲を超えた場合“OL”表示 |
| サンプルレート | 約1回/秒 |
| オートパワーオフ機能 | ボタン操作後約10分後にオートパワーオフ |
| 適合規格 | IEC61010-1（CAT Ⅳ 300V 汚染度2） |
| 過負荷保護 | AC120A/10秒間 |
| 使用電池 | 単3形乾電池R6/LR6(1.5V)×4
(連続使用可能時間R6使用時約12時間) |
| 外形寸法 | 246(L)×120(W)×54(D) |
| 機能 | 結線確認, 設定ナビ, 時計, パルス入力, 他 |
| 質量 | 約780g(電池含む) |
*1 0.01～0.04Ωは0に補正されます。
*2 クレストファクタ≦2.5（50／60Hz、波高値は60Aを超えないこと）
