| ・ケーブルの上から電圧を測定、充電部に金属が触れないから短絡の危険がゼロで、設置も簡単です。 ・単相から三相４線、400Vラインまで対応しております。 ・有効測定範囲90V〜520Vまです。 ・狭いキュービクルの中でも設置できるポータブル設計です。 ・SDカードに長期保存可能です。 ・設定ナビ機能が確実な接続をサポートします。(接続状態をリアルなグラフィック画面でご案内) |
西尾レントオール株式会社通信測機事業部
商品詳細ITEM DETAILS

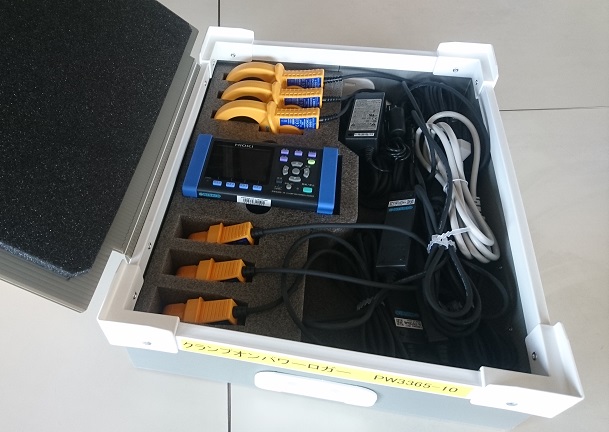

クランプオンパワーロガー PW3365-10
特徴
続きを読む
仕様
| メーカー | 日置電機 |
| 型式 | PW3365-10 |
| 測定ライン
(測定可能回路数) |
50/60Hz, 単相2線(1回路/2回路/3回路),単相3線(1回路),三相3線/三相4線(1回路),電流のみ1〜3CH |
| 測定項目 | 電圧実効値, 電流実効値, 電圧基本波値, 電流基本波値, 電圧基本波位相角, 電流基本波位相角, 周波数(U1), 電圧波形ピーク(絶対値), 電流波形ピーク(絶対値), 有効電力, 無効電力, 皮相電力, 力率(遅れ/進みの表示あり)または変位力率(遅れ/進みの表示あり), 有効電力量(消費・回生), 無効電力量(遅れ・進み), 電気料金表示, 有効電力デマンド量(消費・回生), 無効電力デマンド量(遅れ・進み), 有効電力デマンド値(消費・回生), 無効電力デマンド値(遅れ・進み), 力率デマンド |
| 電圧レンジ | AC400V(有効測定範囲:90.0V〜520.0V) |
| 電流レンジ | AC500.00mA〜5.0000kAまで(使用するセンサにより測定範囲が異なる), AC50.000mA〜5.0000A(漏れ電流のみ) |
| 基本確度 | 電圧 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020組合わせ確度) 電流 : ±0.3% rdg. ±0.1% f.s.+電流センサ確度 電力 : ±2.0% rdg. ±0.3% f.s.+電流センサ確度 (力率=1) |
| 表示更新レート | 約0.5s(SDカード・内部メモリアクセス時, LAN・USB通信時は除く) |
| データ記録 | SDメモリカード/内部メモリへリアルタイム保存 |
| 保存インターバル時間 | 1〜30秒,1〜60分,14切替え |
| 保存項目 | 測定値保存: 平均値のみ, 平均・最大・最小値 画面コピー: BMP形式 (最短インターバル時間5分毎に保存可) 波形保存: バイナリ形式 (最短インターバル時間1分毎に保存可) |
| 消費電力 | 0.25W |
| インタフェース | SDメモリカード LAN 100BASE-TX: HTTPサーバ機能, 通信ソフトによる設定・データダウンロード USB2.0: PCと接続時SDメモリカードと内部メモリをリムーバブルディスクと認識, 通信ソフトによる設定・データダウンロード |
| 機能 | 結線確認, 設定ナビ, 時計, 他 |
| 電源 | ACアダプタZ1008(100V〜240V,50/60Hz),45VA(ACアダプタ含む) バッテリパック9459:(最大定格電力4VA, ACアダプタ接続による充電6時間10分), 連続使用時間5h(バックライトOFF) |
| 寸法・質量 | 180W×100H×48 D mm,540g(バッテリセットPW9002装着なし) 180W×100H×67.2Dmm,820 g (バッテリセットPW9002装着時) |
