商品詳細ITEM DETAILS

コンクリート内部探査器
(RCレーダー) ハンディサーチ
NJJ-105

NETIS登録商品
  • コンクリート内部探査器</br>(RCレーダー) ハンディサーチ</br>NJJ-105
  • コンクリート内部探査器</br>(RCレーダー) ハンディサーチ</br>NJJ-105
  • コンクリート内部探査器</br>(RCレーダー) ハンディサーチ</br>NJJ-105
  • コンクリート内部探査器</br>(RCレーダー) ハンディサーチ</br>NJJ-105
  • コンクリート内部探査器</br>(RCレーダー) ハンディサーチ</br>NJJ-105
  • コンクリート内部探査器</br>(RCレーダー) ハンディサーチ</br>NJJ-105

カラー表示で見やすく、CFメモリーカードでさらに使いやすい

NETIS登録番号:KT-150040-VE

商品コード
0072191962
メーカー
日本無線

特徴

・コンクリートかぶり測定要領 (案) 『電磁波レーダー法』に適合した商品です。

・コンクリート内部の鉄筋の他、塩ビ管、空洞などの非金属物も探査可能です。

・水分を多く含む若齢コンクリートは探査できない場合があります。

・表示されたカラー液晶画面の読み取りに多少の訓練を要します。 (公的資格は不要)

・付属メモリーカードのフォーマットは本器設定画面から行ってください。 パソコンでフォーマットすると使用できなくなることがあります。

・測定個所の印刷は付属のサーマルプリンタ (ケーブルレス) で行います。

・パソコンで報告書を作成できるソフト「RCレポートメーカー」はオプションです。

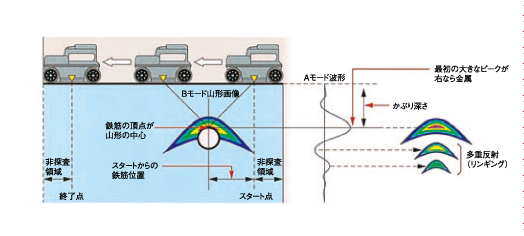

■ハンディサーチの操作方法

コンクリートの断面を画像として表示するので探査対象に対して直角に交わる方向に操作をします。鉄筋断面が山形の画像に変わって表示されます。

ハンディサーチの操作方法

続きを読む

仕様

メーカー 日本無線
型式 NJJ-105
測定方式 レーダー方式
探査対象物 鉄筋、塩ビ管、空洞など
かぶり厚さ (※1) 0.5~30cm
かぶり分解能 浅モード:約1mm 深モード:約2mm
水平方向分解能 深度75mm未満:75mm以上
深度75mm以上:深度以上の間隔
水平方向距離分解能 2.5mm
最大探査距離 (※2) 15m
ディスプレイ TFTカラー液晶 (640×480ドット)
深度校正 2.0~20.0 0.1ステップ
最大走査速度 (※3) 40cm / 秒
メモリーカード (CF) 1GB
作動環境 0~50℃
電源 専用バッテリーパック
寸法 W149×H147×D216
重量 約1.2kg
標準構成品 本体、プリンター、本体用バッテリー3個、プリンター用バッテリー1個 (本体装着) 、本体用ACアダプター、本体用充電器、プリンター用充電器、メモリーカード、取扱説明書

※ 1:コンクリートの比誘電率6.2、鉄筋径6mm以上での上端筋の場合
※ 2:1回の測定でのデータ保存限度
※ 3:速度超過ブザーあり

続きを読む
