・コンクリート構造物内部の鉄筋位置の探査と、かぶり厚さを測定します。

・国土交通省測定要領 (案) の『電磁誘導法』に適合した商品です。

・コンクリート表面が濡れている場合や、かぶり厚さ、鉄筋径、鉄筋間隔の条件により測定できない場合がありますのでご注意ください。 (識別可能最小鉄筋間隔表を参照下さい)

・センサが鉄筋の真上を通過するとブザーが鳴り、その時のかぶり厚さを表示します。

・本体内にメモリーした測定値をサーマルプリンター (オプション) で印字できます。

・メモリーしたデータを専用ソフト (販売) でパソコンへ転送できます。

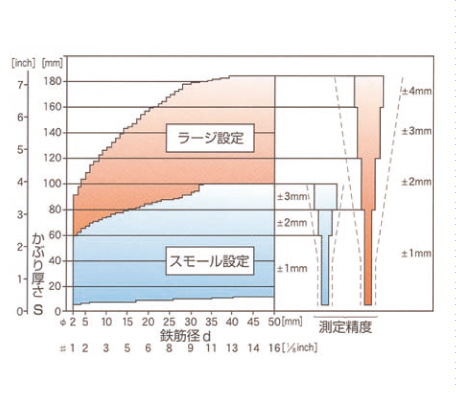

φ 鉄筋径の表示 (mm)
＃ 鉄筋径の表示 (inch)
… 英国規格BS1881：Part204 (±2mm/5％以内)

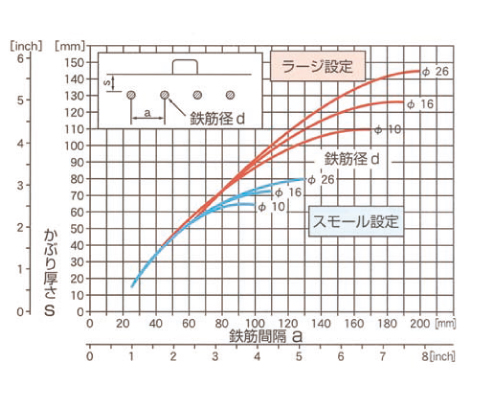

識別可能最小鉄筋間隔

図は、かぶり厚さ (s) に対しての鉄筋間隔 (a)を示します。
例：鉄筋径 d=16mm
かぶり厚さ s=55mm
最小鉄筋間隔 a=65mm

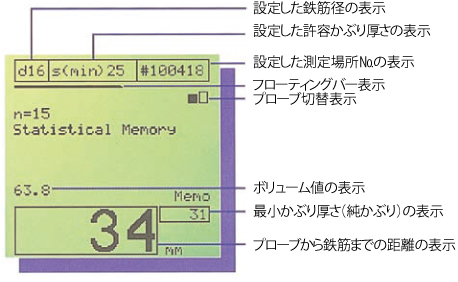

■プロフォメーター画面説明

鉄筋位置の探査・かぶり厚さの測定に次の機能を利用することができます。

かぶり厚さ表示： 鉄筋表面からユニバーサルプローブまでの距離を表示します。
フローティングバー：フ ローティングバーは、鉄筋までの距離により伸縮します。
ブザー音： ユニバーサルプローブが鉄筋を通過するとピー音で知らせます。
連続音： ユニバーサルプローブが鉄筋に近づくに連れピー音が高く鳴ります。
ボリューム値： 鉄筋の方向が判断できます。
