・コンクリートに埋設された鉄筋やパイプなどの位置と深さを探知します。

・探知可能な構造物は、コンクリート、レンガ、ブロック、石膏ボード、合板、ALCなど。

・探知可能な対象物は、鉄筋、非鉄金属、塩ビパイプ、ＣＤ管、電線、木材、空洞など。

・本体の4つのガイドローラーを探知面に接着させた状態で左右 (上下) に10cm以上移動すると探知開始します。

・液晶画面に探知箇所内部の鉄筋・パイプ等の位置と深さが見やすく表示されます。

・暗所での作業に便利、液晶バックライトです。(照度調整可能）

・打設後1ヶ月以内のコンクリート、表面が濡れているコンクリートは探知不能の場合があります。

■クイックマニュアル(写真をクリックすると拡大されます)

1.探知する前に

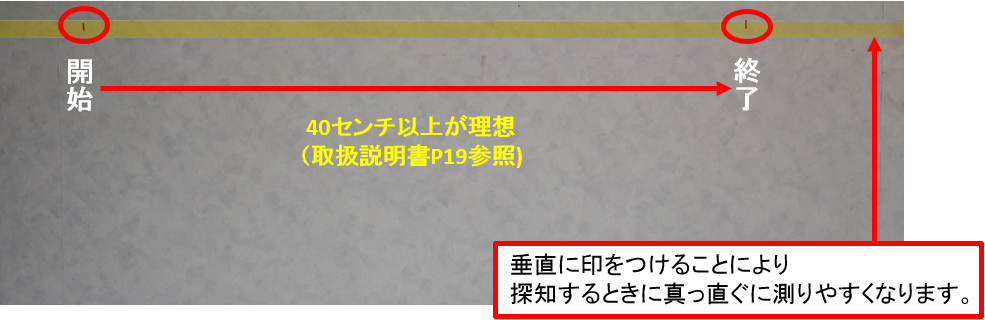

①マスキングテープ等を探知側面に張り、測り始めと測り終わりの部分に印をつけます。40センチ以上測ることより精密に探知することができます。

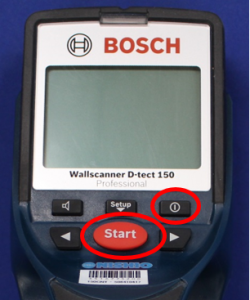

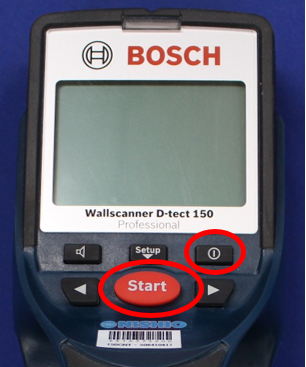

②本体の【電源ボタン】又は【startボタン】を押して電源を入れます。

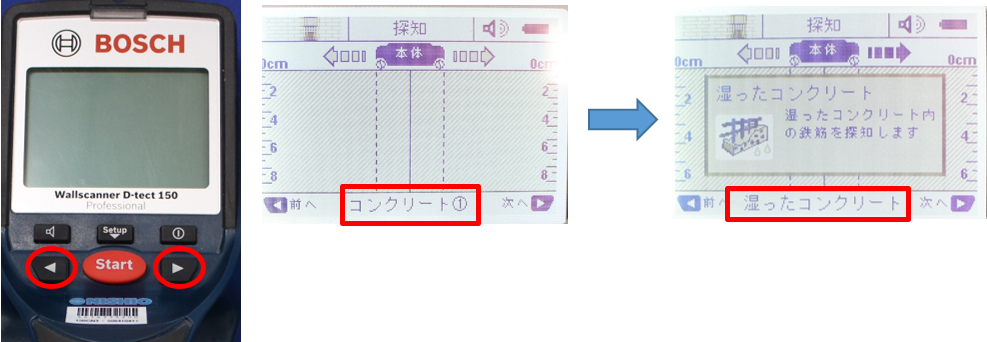

③探知モードを選びます。【← →】を押すごとにモードが変ります。

探知モードは下記の中から選択できます。用途に合わせて選択してください。

・コンクリート①モード

・コンクリート②モード

・湿ったコンクリートモード

・配管式床暖房モード

・石膏ボードモード

・金属モード

・ダイレクトモード

※各モードの詳しい説明は取扱説明書P18～19をご確認下さい。

2.測定開始

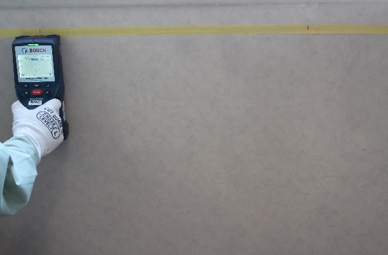

①ホイール(タイヤ)が4つとも壁面に当たるように軽く押し当てます。

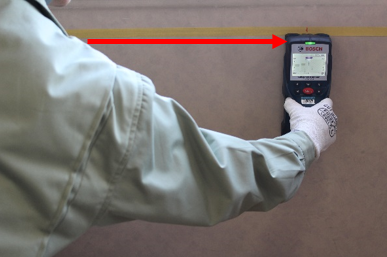

②水平又は上下に真っ直ぐゆっくり本体を動かします。

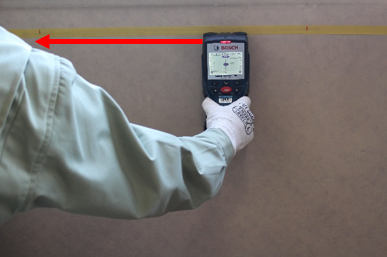

③端まで探知したら、測定を開始した位置までゆっくり戻ります。

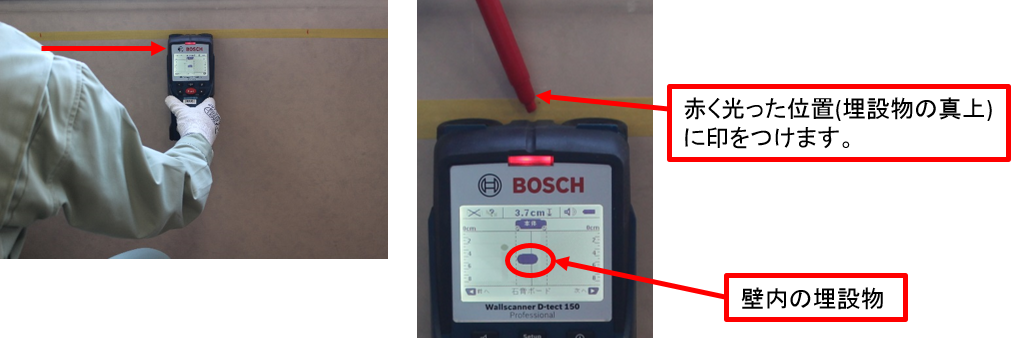

④測定を開始した位置まで戻ったら再び、真っ直ぐゆっくり本体を動かします。探知領域に対象物が見つかるとLEDライトが赤色に光ります。※LEDライトが赤色に点滅した場合は、探知領域に通電した対象物があります。

⑤探知が終了したら、本体の【電源ボタン】を押して電源を切ります。

以上
